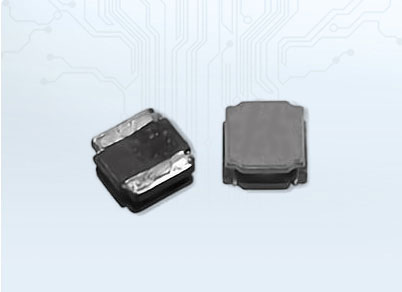

PNR系列/合金型
● 采用金属铁磁芯,具有更高的饱和电流
● 在磁芯上金属化电极,抗跌落冲击强,经久耐用
●闭合磁路结构设计,漏磁少,抗EMI能力强
●低直流电阻降低能量损耗,省电省空间
● 全自动化生产,产品品质高,一致性好
| Part Number | Inductance | Inductance Tolerance | L Test Condition | DC Resistance | Heat Rating Current | Saturation Current |
| Max. | Max. | Typ. | Max. | Typ. |
| Units | uH | - | Hz,V | Ω | A | A |
| Symbol | L | Freq. | DCR | Irms | Isat |
| PNR201610-R24M | 0.24 | ±20% | 1M,1V | 0.04 | 3 | 3.45 | 4.5 | 5.5 |
| PNR201610-R24N | 0.24 | ±30% | 1M,1V | 0.04 | 3 | 3.45 | 4.5 | 5.5 |
| PNR201610-R33M | 0.33 | ±20% | 1M,1V | 0.049 | 2.7 | 3.1 | 4.4 | 5.2 |
| PNR201610-R33N | 0.33 | ±30% | 1M,1V | 0.049 | 2.7 | 3.1 | 4.4 | 5.2 |
| PNR201610-R47M | 0.47 | ±20% | 1M,1V | 0.049 | 2.7 | 3.1 | 4 | 4.7 |
| PNR201610-R47N | 0.47 | ±30% | 1M,1V | 0.049 | 2.7 | 3.1 | 4 | 4.7 |
| PNR201610-R68M | 0.68 | ±20% | 1M,1V | 0.065 | 2.5 | 2.8 | 3.5 | 4 |
| PNR201610-R68N | 0.68 | ±30% | 1M,1V | 0.065 | 2.5 | 2.8 | 3.5 | 4 |
| PNR201610-1R0M | 1 | ±20% | 1M,1V | 0.095 | 2 | 2.3 | 3.3 | 3.8 |
| PNR201610-1R0N | 1 | ±30% | 1M,1V | 0.095 | 2 | 2.3 | 3.3 | 3.8 |
| PNR201610-1R5M | 1.5 | ±20% | 1M,1V | 0.13 | 1.7 | 2 | 1.95 | 2.3 |
| PNR201610-1R5N | 1.5 | ±30% | 1M,1V | 0.13 | 1.7 | 2 | 1.95 | 2.3 |
| PNR201610-2R2M | 2.2 | ±20% | 1M,1V | 0.18 | 1.4 | 1.6 | 1.9 | 2.15 |
| PNR201610-3R3M | 3.3 | ±20% | 1M,1V | 0.307 | 1.1 | 1.3 | 1.4 | 1.6 |
| PNR201610-4R7M | 4.7 | ±20% | 1M,1V | 0.425 | 0.9 | 1 | 1.1 | 1.4 |
